采用屏蔽結構綜合布線系統的纜線和綜合布線系統

2015-05-13 10:52 作者：admin

　　在屏蔽結構綜合布線系統中采用的電纜、連接部件、跳線、設備電纜都應該是屏蔽結構的，并應保持屏蔽層的連續性。具體布線部件的命名規定如下。(企業IT外包)

　　1、屏蔽結構綜合布線系統中電纜的命名可按《用戶建筑綜合布線》ISO/IEC 11801 中推薦的方法統一命名，不宜隨意引用生產廠商的命名。

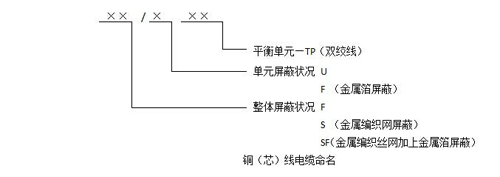

　　2、綜合布線系統中采用屏蔽結構的銅(芯)線電纜，其命名方法(如圖)。

　　3、對于屏蔽結構綜合布線系統的電纜=，根據纜線防護結構的要求，可分為F/UTP(電纜金屬箔屏蔽)、U/FTP(線對金屬箔屏蔽)、SF/UTP(電纜金屬編織絲網加金屬箔屏蔽)、S/FTP(電纜金屬箔編織網屏蔽加上線對金屬屏蔽)等幾種結構。

　　不同屏蔽結構的電纜會產生不同的屏蔽效果。從以往工程實踐來看，一般認為金屬箔對高頻、金屬編織絲網對低頻的電磁屏蔽效果為佳。如果采用雙重屏蔽結構(SG/UTP和S/FTP)，則屏蔽效果更加理想，可以同時抵御線對之間和線對對來自外部的電磁輻射干擾，減少線對之間外部對線對的電磁輻射干擾。(網絡布線)

　　因此，在屏蔽結構綜合布線系統工程中有各種各樣形式的電纜可供選擇(包括與連接器件和設備之間的各種組合)，形成不同屏蔽結構的綜合布線系統。但是為了保證良好的屏蔽效果，不論采用什么樣的屏蔽結構，必須是連接而不間斷的。要求電纜的屏蔽層與屏蔽結構的連接器件或設備之間，它們的連接必須達到360o，即纜線和部件或設備的連接部位，應該是360o的無縫連接，以確保屏蔽效果優良。?(IT外包服務)
