為保證出差用戶安全訪問總部內網，可與總部網關建立L2TP over IPSec隧道連接。員工通過使用PC上的VPN Client軟件進行撥號，從而訪問總部服務器。

組網需求

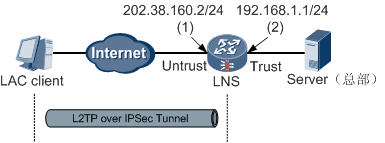

如圖10-21，LAC客戶端通過Internet連接到公司總部的LNS側。要求由出差員工（LAC Client）直接向LNS發起連接請求，與LNS的通訊數據通過隧道Tunnel傳輸。先使用L2TP封裝第二層數據，對身份認證；再使用IPSec對數據進行加密。
圖10-21  配置出差人員通過L2TP over IPSec接入總部組網圖






1. 完成USG的基本配置、包括接口、轉發策略、本地策略、路由的配置。

2. 在USG上完成L2TP over IPSec的配置。

3. 在出差員工的PC上完成VPN Client的配置，需要注意的是VPN Client的配置參數需要與USG的參數對應。

操作步驟

1. 配置

a. 選擇“網絡 > 接口 > 接口”。

b. 在“接口列表”中，單擊GE0/0/1對應的。

c. 在“修改GigabitEthernet”界面中，配置如下：

· 安全區域：trust

· IP地址：192.168.1.1

· 子網掩碼：255.255.255.0

d. 單擊“應用”。

e. 在“接口列表”中，單擊GE0/0/2對應的。

f. 在“修改GigabitEthernet”界面中，配置如下：

· 安全區域：untrust

· IP地址：202.38.160.2

· 子網掩碼：255.255.255.0

g. 單擊“應用”。

2. 配置LNS的安全策略。

a. 配置Local安全區域和Untrust安全區域之間的安全策略。

. 選擇“防火墻 > 安全策略 > 本地策略”。

i. 在“本地策略”中單擊“新建”。配置如下參數：

· 源安全區域：untrust

· 動作：permit

ii. 單擊“應用”。

a. 配置Trust安全區域和Untrust安全區域之間的安全策略。

i. 選擇“防火墻 > 安全策略 > 轉發策略”。

ii. 在“轉發策略列表”中單擊“新建”。配置如下參數。

· 源安全區域：trust

· 目的安全區域：untrust

· 源地址：192.168.1.0/24

· 動作：permit

iii. 單擊“應用”。

iv. 重新在“轉發策略列表”中單擊“新建”。配置如下參數。

· 源安全區域：untrust

· 目的安全區域：trust

· 目的地址：192.168.1.0/24

· 動作：permit

v. 單擊“應用”。

1. 選擇“用戶 > 接入用戶 > 本地用戶”，單擊“新建”，配置L2TP用戶。


2. 配置L2TP over IPSec參數。

a. 選擇“VPN > L2TP over IPSec > L2TP over IPSec”。

b. 配置USG_A的IPSec策略基本信息。

由于VPN Client公網地址不固定，因此在配置USG_A的IPSec策略基本信息時，無需配置“對端地址”。預共享密鑰為abcde。

c. 按如下參數配置“撥號用戶配置”。

d. 勾選“待加密的數據流”中的“反向路由注入”，表示總部自動生成到分支私網的路由。

e. 勾選“安全提議”中的“接受對端提議”，表示由分支網關來提議IPSec協議和算法。

f. 單擊“應用”，完成LNS側的L2TP over IPSec配置。

3. 配置出差員工側。

出差員工側主機上必須裝有L2TP客戶端軟件，并通過撥號方式連接到Internet。以Secoway VPN Client軟件為例。
a. 打開Secoway VPN Client軟件，選中已有連接，單擊。

 說明：

此操作要在VPN Client斷開撥號的情況下執行。

如果沒有連接存在，請單擊，根據向?qū)Ы⑿碌倪B接。

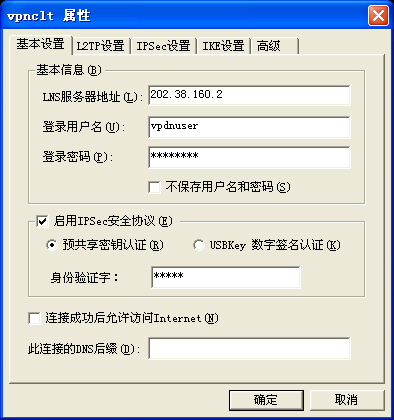

b. 在“基本設置”頁面設置基本信息，并啟用IPSec安全協議。

參數設置如圖10-22所示。啟用IPSec安全協議，并設置登錄密碼為Hello123，身份驗證字為abcde。

 說明：

VPN Client上設置的IPSec身份驗證字需要與LNS上設置的預共享密鑰保持一致。

如果用戶的PC機同時安裝有多塊網卡，請在LAC客戶端基本設置中勾選“連接成功后允許訪問Internet(N)”選項。

圖10-22  LAC客戶端基本設置

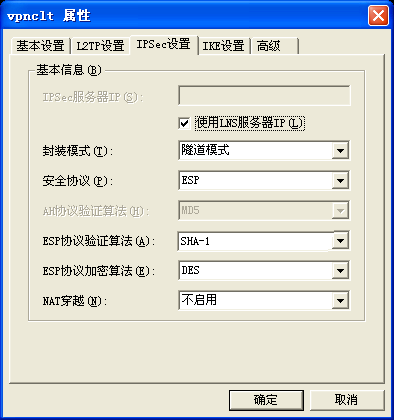

c. 在“IPSec設置”頁面設置IPSec基本信息。參數設置如圖10-23所示。

 說明：

說明： 當LNS側采用L2TP over IPSec方式配置VPN隧道時，LNS將不對VPN Client做隧道驗證，因此VPN Client上無需配置“L2TP設置”頁簽。


圖10-23  LAC客戶端基本設置

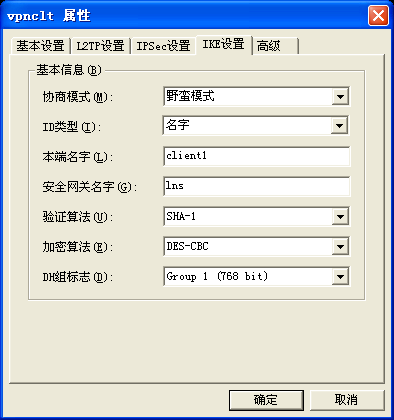

d. 在“IKE設置”頁面設置IKE基本信息。參數設置如圖10-24所示。

圖10-24  LAC客戶端基本設置

結果驗證

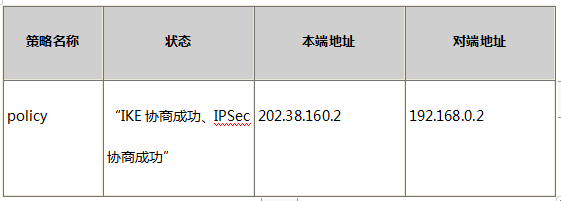

在LNS上選擇“VPN > IPSec > 監控”，查看IPSec隧道監控信息，可以看到建立的如下信息的隧道。
